指甲盖下的千亿晶体管

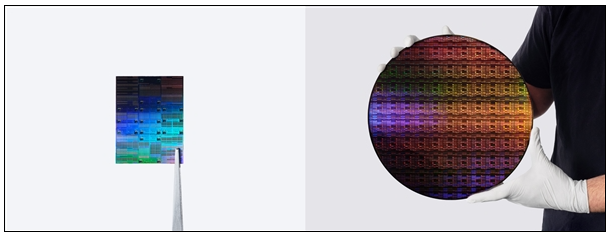

为你改写如下: IBM此次所发布的0.7nm芯片, 其面积仅如指甲盖那般大小, 然而却在其中塞进了1000亿个晶体管。将其与2021年他们所发布的2nm芯片相对比, 晶体管数量实现了番倍。试想想, 指甲盖能有多么大呢? 能够装下如此众多的东西, 所依靠的便是对晶体管尺寸进行的疯狂缩小。0.7nm等同于7埃米, 这已然突破了传统1nm的物理极限。在实验室当中, IBM凭借实际数据证实, 性能相较于2nm提升了50%, 能效更是急剧飙升了70%。这个数字具备着相当不错的观赏性, 然而, 要将其实际应用于手机以及电脑之中, 至少还得历经5年的时光期限, 方可达成。

三维纳米堆叠到底是什么

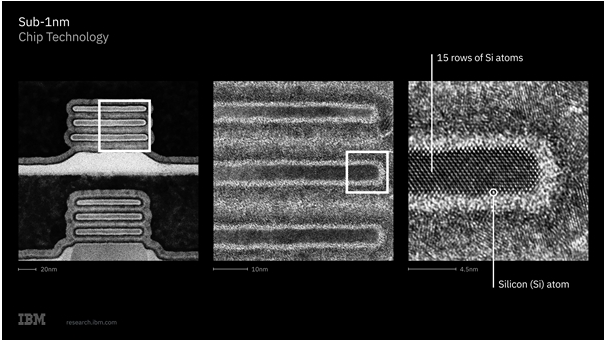

传统芯片制造, 如同于平坦地面建造平房般, 晶体管皆处于同一个平面之上。IBM所开展的三维纳米堆叠, 乃是径直将房子建造成为摩天大楼了。他们首度达成了纳米片的3D立体堆叠之举, 将晶体管进行垂直交错、分层码放。借助3D顺序集成技术, 于同样的晶圆面积范围之内, 堆叠出数量更多的晶体管。每一层堆叠结构又能够运用不同的材料组合方式, 独立地对各自的性能以及功耗予以优化, 彼此之间互不干扰。这套逻辑彻底重构了芯片底层的设计以及制造规则, 并非单纯地把晶体管做小, 而是转换了一个维度去堆积密度了。

新材料和新结构是关键

IBM 为达成 0.7nm 工艺, 采用了一系列结构材料与创新举措 , 像是首创的三维纳米堆叠架构 , 这不仅缩减了晶体管尺寸 , 还变更了设计逻辑。经由 CMOS 工艺超薄介质键合 、双通道器件工程验证 , 以及标准 CMOS 反相器完整开关功能测试 , 他们于实验层面证实了此套方案具备可行性。此外 , 他们先前的研究表明 , 纳米堆叠架构能够将 SRAM 面积缩小 40%。也就是说同样的芯片面积能够填入更多缓存 , 这对手机以及电脑的性能提升至为直接。

量产还要等五年

尽管 IBM 在实验室之中成功实现了 0.7nm 工艺的运行, 然而距离能够进行量产却存在着相当长的道路要走。他们做出了自身的预计, 速度最快大概也需要 5 年上下的时长。这是由于这套工艺实在是太过新颖, 从材料一直到设备都需要再次进行调试。举例来说, 对于光刻机而言, IBM 即将引入最为先进的那种高 NA EUV 光刻机, 这是当下唯一能够刻出 7 埃米线条的设备。因为其成本高昂到令人恐惧, 一台机器价值好几亿欧元。所以在短期内, 仅仅只有像 IBM 这般的巨头才有能力去涉足, 普通的芯片厂只能无奈观望。

量子晶圆代工的新布局

首先, IBM宣称要组建全球首家纯量子晶圆代工企业, 且此企业作为独立子公司存在。其次, 凭借IBM自身的技术实力, 该企业专门针对客户, 特别是美国芯片企业来提供代工服务。再者, 这一举措颇具意味, 它将量子计算与传统芯片制造予以分离, 以此降低门槛, 进而吸引更多公司参与其中。然而, 需注意的是, 量子芯片与传统芯片的生产工艺全然不同, 它对材料、温度以及控制精度有着极高要求。最后, IBM期望借此盈利, 短期内并不现实, 但从长远来看, 的确能够抢占下一代计算技术的先机。

摩尔定律还能活多久

IBM颇为自信地宣称, 纳米堆叠结构能够支撑往后起码10年的工艺迭代升级进程 , 纵使当下工艺节点的那些数字已并不表征真实的物理线宽 , 然而0.7nm的突破证实, 当晶体管的尺寸靠近原子量级之际 , 依旧能够借助深度技术改进达成性能的飞跃 , 摩尔定律尚未消亡 , 只不过是转变了一种存在方式 , 从平面转变为立体 , 从硅转变为新材料 , 这条道路还持续能够前行 , 可是每向前迈进一步 , 所投入的成本以及难度都呈指数级递增。
